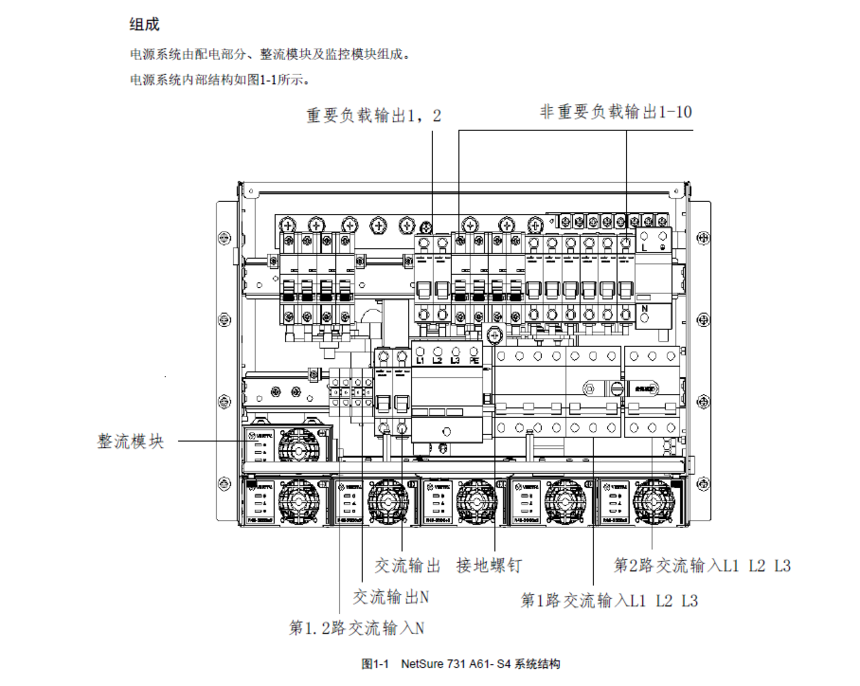

一、维谛Netsure731A61-S4嵌入式开关电源组成：

二、配置

型号：NetSure731A61-S4

整流模块型号：R48-3000e3

最大配置：6个

交流配电：3P＋N＋PE/380-415Vac

直流配电

重要负载支路（PL）：32A/1P×2空开

非重要负载支路（NPL）：100A/1P×4空开；63A/1P×2空开；32A/1P×2空开；25A/1P×2空开

交流输出空开：10A/1P×2空开

电池空开：4×125A/1P

交流防雷器：1个（C级标配，B级选配）

直流防雷器：1个

电池下电后监控控制方式：监控不失电式

三、关键参数：

⚫ 整流模块采用有源功率因数补偿技术，功率因数值达 0.99 。

⚫ 交流输入电压正常工作范围宽至 85Vac 30 5 Vac （模块单相输入电压 。

⚫ 整流模块采用全面软开关技术， 最高 效率达 9 6 ％。

⚫ 整流模块超低辐射。采用先进的电磁兼容设计，整流模块能够满足 CE 、 NEBS 、 YD/T983 等国内外标准要求。 整流模块的传导和辐射能达到 Class A 的要求。

⚫ 整流模块安规 按照 UL CE NEBS 标准 设计 。

⚫ 模块功率密度高。

⚫ 整流模块采用无损伤热插拔技术，即插即用，更换时间小于 1min 。

⚫ 整流模块 有 输入过压保 护 。过压保护点设置为 307.5V ，可自动恢复。

⚫ 整流模块有输出过压硬件保护和输出过压软件保护。软件过压保护方式有两种选择：一次过压锁死模式、二次过压锁死模式。

⚫ 完善的电池管理。有电池低电压保护功能，能实现温度补偿、自动调压、无级限流、电池容量计算、在线电池测试等功能。

⚫ 历史告警记录 M 530 S 监控支 持历史 告警 200 条 、 历史数据 5000 条， M 830B 监控支持历史告警 4000 条 、 历史数据60 000 条 。

⚫ 电池测试数据 M 530 S 监控支持 记录 5 组 。

⚫ 网络化设计，提供 RS232 、 RS48 5 、 USB 、以太网和 CAN 等多种通信接口，组网灵活，可实现远程监控，无人值守。

⚫ 完善的交、直流侧防雷设计。

⚫ 完备的故 障保护、 故障告警功 能。

四、连接电缆注意事项：

操作电池时会有大电流危险。电源系统在连接电池电缆的时，必须做到以下几点：

1. 确保所有电池空开都已断开。

2. 确保电池电缆与蓄电池组端是断开状态，也可断开蓄电池组内的单体电池连接器，以避免安装后电源系统带电，或是出现对机壳短路的风险。

3．电池电缆两端连接的极性必须一致，否则会损坏电池和电源系统！

4. 严禁在电源系统电池输入端口仍然带电的情况下，去拆卸电池空开上部的电池电缆。
