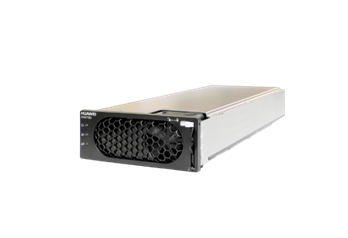

一、华为R4875G1电源模块产品概述：

华为R4875G1电源模块是一款高效率、高功率密度的数字化整流模块，实现宽范围电压输入，53.5V DC或57.0VDC默认输出。具有软启动功能、完善的保护功能、低噪音、可并联使用等优点。通过电源监控实现整流模块状态、负载的实时监测和输出电压调节功能。

二、华为R4875G1电源模块关键特征：

• 宽输入电压范围

• 宽工作温度范围

• 低总谐波失真(THD)

• 全数字化控制

• 支持热插拔功能

• 支持智能电表

• 支持CAN总线通信功能

• 支持LED显示告警

• 支持调压、调流、均流功能

• 支持320V AC离线功能

• 满足RoHS要求

• 通过TUV和CE认证，获得CB证书

三、使用环境：

工作温度范围：–40℃~+75℃

存储温度：–40℃~+75℃

相对湿度：5％~95％（无凝露）

海拔高度：≤5000m（2000m~5000m，海拔每升高200m，温度降低1ºC。）

四、电气特性：

工作电压范围：85V AC~300V AC

输入频率：45Hz~66Hz；额定值为50Hz/60Hz

额定输入电流：≤21A

功率因数：≥0.97（50%~100%负载）

THD：≤5％（50%~100%负载）

输出电压：42V DC~58V DC；额定值为53.5V DC；57.0V DC

输出功率：4000W (176V AC~300V AC)/4000W~1600W (176V AC~85V AC)

峰值效率：97%±0.2%

稳压精度：≤±0.6％*Vo

纹波和噪声：≤200mVp-p（带宽≤20MHz）

待机功耗：≤5W

开机启动时间：3s~10s

输出保持时间：>10ms

电话衡重杂音电压：≤2mV

宽频杂音电压：≤50mV (3.4kHz~150kHz)≤20mV (0.15MHz~30MHz)

五、安装模块注意事项：

• 模块的安装和维护人员必须经过专业的培训。

• 模块输入端L路有一个保险丝（模块不适用于双火线供电场景）。

• 本产品应在符合用户手册规格要求的环境下使用。

• 在电网输入异常情况下使用产品或直接将产品暴露在盐雾、粉尘、水雾等环境下，易导致产品出现故障，由此引发的功能异常或部件损坏不在质量保证范围之内。

• 运行中的模块表面温度较高，戴好劳保手套，小心取放，以防烫手。

六、模块金手指定义：

1~2 DC- 输出48V-

3~5 PRE-CHARGE 预充电

6 PRESENT 模块在位检测

7~8 DC+ 输出48V+

9 P_ADJ 功率识别信号1

10 N_ADJ 功率识别信号2

11 AC_D2 槽位检测信号2

12 AC_D1 槽位检测信号1

13 CANL 低电平CAN总线

14 CANH 高电平CAN总线

15~16 PE 模块保护地

17~18 N 交流输入中线

19~20 L 交流输入相线

21 AC-PRECHAR 输入预充电

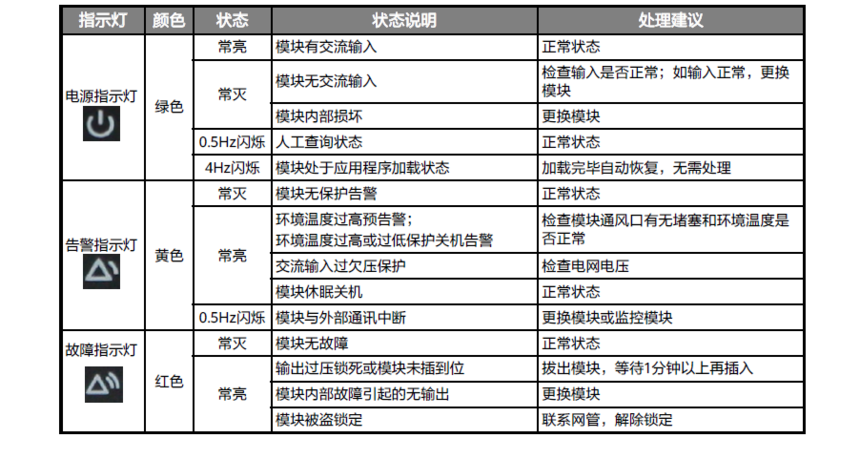

七、指示灯状态与异常原因：

处理建议：

1.根据指示灯异常时对应的处理建议，排除可以处理的异常状况。

2.故障仍然存在的情况，请更换模块。

3.损坏的模块退回华为公司进行维修。
